Любой более-менее опытный автолюбитель знает, что представляет собой датчик положения дроссельной заслонки (ДПДЗ или TPS) и какие функции он выполняет. Устройство может работать в двух положениях — открытом и закрытом. Часто бывает такое, что регулятор просто выходит из строя, доставляя этим неудобства водителю. Ниже мы рассмотрим устройство, причины поломок, а также процесс ремонта ДПДЗ.

Характеристика ДПДЗ

Для чего нужен датчик положения дроссельной заслонки, на что влияет, за что отвечает, как работает на холостых оборотах и где находится? Давайте в первую очередь разберем устройство регулятора.

Устройство

Датчик положения дроссельной заслонки: особенности, инструкция по замене

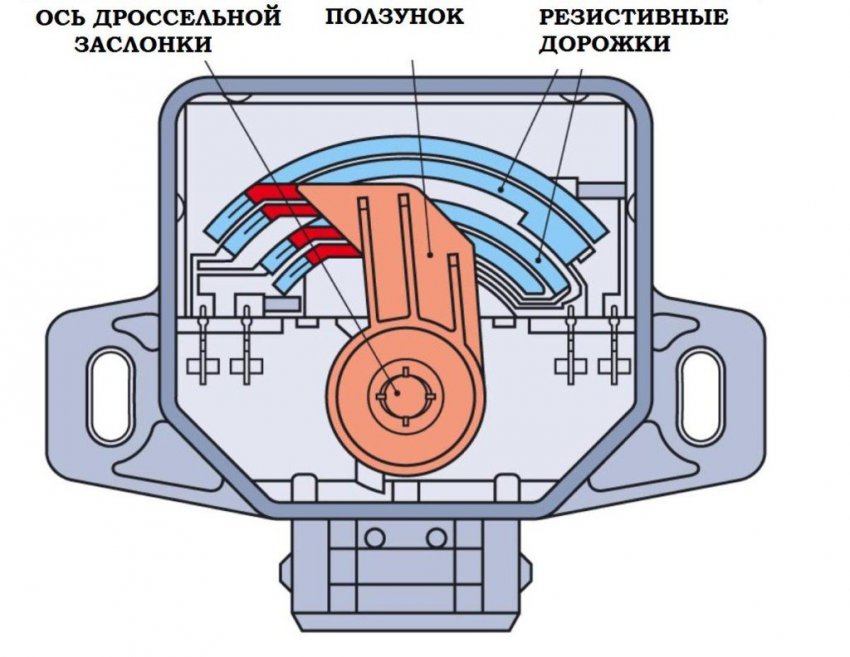

Устройство регулятора положения дроссельной заслонки

Датчик положения дроссельной заслонки относится к резистивным устройствам. Если вы разберете конструкцию регулятора, то сможете увидеть внутри подвижный ползунок. Этот ползунок перемещается по специальной поверхности, выполненной в дугообразной форме. Ось вращения токосъемника является совмещенной с самой заслонкой.

Когда водитель нажимает на педаль газа, положение дроссельной заслонки становится открытым, в этот момент токосъемник начинает перемещаться по поверхности резистивного компонента. Поэтому при перемещении изменяется и уровень сопротивления потенциометра.

Принцип работы

Что касается принципа работы ТПС. В тот момент, когда заслонка закрыта, уровень напряжения на регуляторе будет минимальным. Если же заслонка открывается, уровень этого параметра возрастает. Наибольший уровень напряжения достигается в результате полностью открытой ДЗ. Учитывая эти данные, которые датчик дроссельной заслонки передает блоку управления мотором, определяется наиболее оптимальный режим подачи топлива.

Датчик положения дроссельной заслонки: особенности, инструкция по замене

Место установки всех элементов заслонки

В некоторых случаях вместо потенциометра в конструкции ДПДЗ применяется специальный магниторезистивный регулятор. Это устройство состоит из чувствительного компонента, на который наносится специальный материал, а также непосредственно магнита, напрямую связанного с валом ДПДЗ. Такие регуляторы называются бесконтактными, поскольку между резистивным компонентом и магнитом отсутствует прямой контакт.

Бесконтактный ДПДЗ работает следующим образом: когда заслонка поворачивается, магнитное поле в регуляторе меняется. В этом случае меняется и уровень сопротивления чувствительного компонента — все эти данные считываются ЭБУ для определения дальнейших действий. В системе подачи топлива ДПДЗ выполняет очень важную функцию, поэтому за его работоспособностью всегда необходимо следить.

Причины и первые симптомы поломки

Если возникла необходимость настроить или отрегулировать контактный или бесконтактный ДПДЗ, для начала следует разобраться в причинах и симптомах неисправности. Поэтому предлагаем вам узнать, как проверить датчик положения дроссельной заслонки своими силами. По сути, то, что устройство вышло из строя, сможет определить любой автолюбитель, даже начинающий, главное — это знать об основных признака. Итак, какие существуют неисправности датчика положения дроссельной заслонки и как они проявляются?

Датчик положения дроссельной заслонки: особенности, инструкция по замене

Бесконтактный регулятор в разобранном виде

  1. Мотор транспортного средства начинает работать нестабильно. Какое-то время он функционирует нормально, после чего может просто заглохнуть на холостых оборотах.  На холостых оборотах ДВС, как правило, работает нестабильно, а при попытке снизить скорость с максимальной до холостого хода, агрегат глохнет.
  2. Еще один признак — когда водитель нажимает на педаль газа, машина сама по себе перегазовует либо, напротив, глохнет.
  3. Немаловажный признак — на первых или третьих скоростях машина как бы проваливается, резко теряется мощность, после чего может восстановиться сама.
  4. Рывки. Такой признак обычно проявляется в том случае, если сама заслонка находится в открытом состоянии.

Что касается провалов, то в этом случае настроить или отрегулировать устройство не получится — это все равно не поможет решить проблему. Такая неисправность обычно случается в том случае, если адаптация заслонки была выполнена неудачно или вместо оригинала ДПДЗ была установлена подделка.



Отдельно стоит сказать о подделках — неоригинальные устройства характерны тем, что они в большинстве случаев всегда зависят от температурного режима, поэтому им не помогает ни настройка, ни регулировка. Соответственно, если ДПДЗ будет нагреваться, уровень его питания также будет изменяться. Например, если при выключенном моторе регулятор показывает одно напряжение на выходе, то после прогрева агрегата данный параметр начнет быстро расти (автор видео — Иван Васильевич).

В свою очередь, блок управления не сможет своевременно реагировать на увеличение этого показателя, а это, так или иначе, отразится на функционировании машины, особенно при переключении скоростей. Если вы не уверены в работоспособности элемента, то проводится проверка датчика положения дроссельной заслонки. Прост отключите зажигание, после чего сразу запустите мотор — на блоке управления покажется последний параметр питания регулятор при закрытой заслонке. Если после повторного запуска мотор работает стабильно, то это свидетельствует о неполадках в работе ДПДЗ — эти действия помогут только на время исправить ситуацию, но заменить регулятор нужно как можно быстрее.

Руководство по ремонту и замене элемента

Регулировка

Ремонт датчика положения дроссельной заслонки — в принципе, дело не особо сложное, но для начала рекомендуем разобраться в вопросе регулировки. Процесс регулировки заключается в замере уровня сопротивления мультиметром на среднем контакте, во время регулировки зажигание должно быть включено.

Для того, чтобы произвести регулировку контактного или бесконтактного регулятора, выполните следующие действия (инструкция приведена на примере двигателей QG):

  1. Вакуумное устройство необходимо разрядить, для этого его можно зажать или использовать компрессор. Вакуумник есть не на всех автомобилях.
  2. Затем для регулировки отключается разъем датчика.
  3. Вам необходимо замерить цепь между первым и вторым контактом. Установите щуп толщиной 0.1 мм между упорным болтом и сами регулятором — прибор должен показать, что цепь есть, уровень сопротивления должен составить 0 Ом.
  4. Затем установите щуп 0,25 мм между в то же самое положение — в этом случае цепь может прерваться, сопротивления на ней не должно быть.
Запрос вернул пустой результат.

Если цепь прерывается на другом показателе, то устройству необходима регулировка. Чтобы правильно выполнить регулировку, ослабьте винт фиксации ДПДЦ с помощью гаечного ключа. Путем вращения регулятора необходимо добиться того, чтобы при замере вы получали соответствующие параметры. После регулировки и затяжки датчика необходимо проверить все параметры еще раз.

Если регулировка выполнена верно, то выполните следующие действий:

  1. Регулятор холостого хода необходимо переключить в положение OFF, при этом ключ в замке зажигания должен быть на ON. Разъем ДПДЗ отключается и опять подключается.
  2. Заведите мотор, оцените работу холостого хода. Если все в порядке, то регулировка произошла успешно.

Ремонт и замена

Что касается ремонта, то обычно это процедуре на контактных и бесконтактных датчиках подвергаются резистивные слои. Своими силами произвести ремонт невозможно, только с помощью оборудования на специализированных станциях, и то, не всегда.

Наиболее оптимальным вариантом будет замена датчика положения дроссельной заслонки и установка нового регулятора:

  1. Отключите питание от электронного блока мотора.
  2. Открутите все необходимые крепления и фиксаторы.
  3. Демонтируйте старый ДПДЗ и установите новый.
  4. Сначала новый датчик подключается к блоку управления, затем — включается питание. Такой порядок очень важен.

Самое главное — это приобрести оригинальный регулятор, поскольку при использовании менее качественных аналогов вы столкнетесь с вышеописанными проблемами. Покупайте устройства у дилеров или в магазинах, но не на рынках.

Видео «Процесс замены датчика в домашних условиях»

Как не допустить ошибок при замене ДПДЗ — узнайте из видео ниже (автор видео — Дмитрий Мазницын).
