Установить электропривод передней спинки сидения на автомобиль ВАЗ с передним приводом достаточно просто и не затратно. В нашей стране огромное количество автомобилей ВАЗ. Каждый владелец отечественного автомобиля из года в год пытается доработать свою машину в плане комфорта. В данной статье вы найдете интересное решение по установке электрического привода на спинку переднего сидения автомобиля ВАЗ переднеприводного. Цена вопроса 2000 руб. Автор идеи Амир Валиуллин из Уфы.


Электропривод на сидения своими руками - схема, фото, видео


Вот так выглядит электропривод спинки сидения.


Электропривод на сидения своими руками - схема, фото, видео


Для установки привода использовались болты м6 на 12.


Электропривод на сидения своими руками - схема, фото, видео


Кнопки устанавливались в подлокотник и брали их из автомобиля ВАЗ 2110 стеклоподъемники. Облицовка выполнена из фанеры 5-ки, которая была обтянута пленкой.


Электропривод на сидения своими руками - схема, фото, видео


Как самостоятельно сделать электропривод сидения

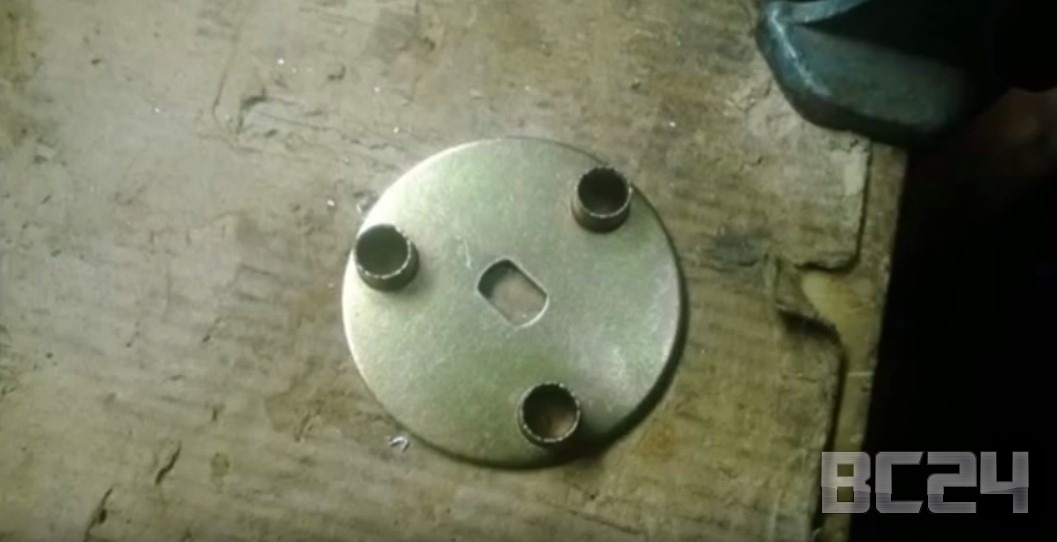

Разбираем привод и достаем вот эту деталь.


Электропривод на сидения своими руками - схема, фото, видео


Вставляем ее в штифт, где раньше находилась крутилка.


Электропривод на сидения своими руками - схема, фото, видео


Расточили все под нужный диаметр (13,6 на 10).


Электропривод на сидения своими руками - схема, фото, видео


Стало все отлично, смотрите сами.


Электропривод на сидения своими руками - схема, фото, видео

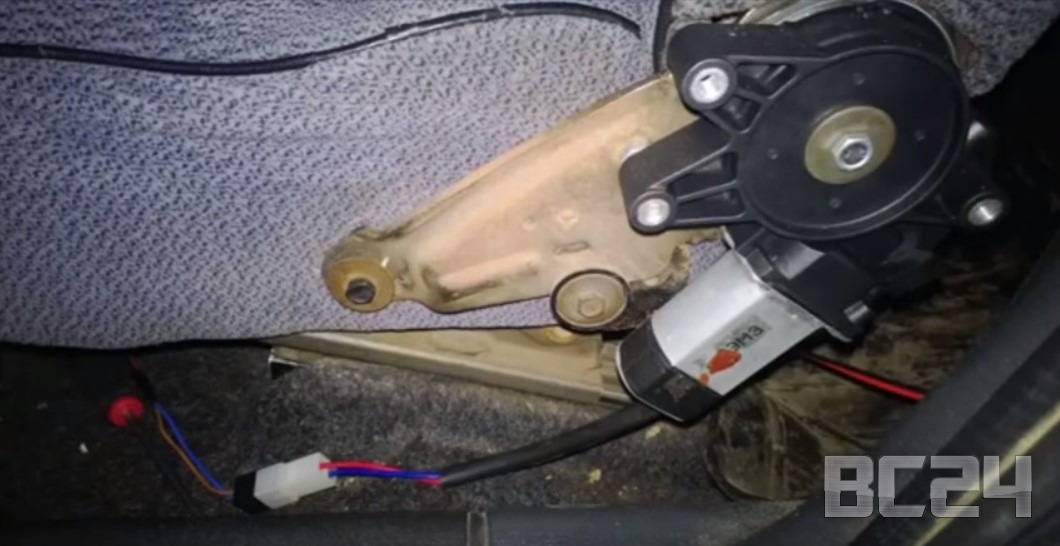

Примеряли электропривод. Стал он на удивление хорошо.


Электропривод на сидения своими руками - схема, фото, видео


Выкинули пластиковую заглушку и установили привод на два болта.


Электропривод на сидения своими руками - схема, фото, видео


Важный нюанс, электропривод ставится железной крышкой к сидению, также в ней нужно будет просверлить дырку 13 мм или немного больше. Также будет железный чопик, который крутит катушку стеклоподъемника — выбрасываем.


Электропривод на сидения своими руками - схема, фото, видео


Ниже предствлена схема установки. Все подключается точно также как и стеклоподъемники на ВАЗ переднего привода. 1 и 7 контакты идут на привод. 3,6 и 5 идут на массу. 2 — питание электропривода. Также не забудьте поставить предохранитель. 4 контакте — это подсветка кнопки, мы ее взяли с подсветки прикуривателя. Массу посадили на болт крепления ручника.


Электропривод на сидения своими руками - схема, фото, видео


Вот как мы проводили проводку в машине.


Электропривод на сидения своими руками - схема, фото, видео


Чтобы прикрыть сам механизм привода лучше всего сделать кожух из фанеры и обтянуть ее красивой пленкой в цвет салона.
